GOMW KOH

Příspěvek od tomina » pon led 27, 2020 12:05 pm

Ahoj,
tak začínám se stavbou desetiny. Libi se mi auta zavodu King of Hammers. Na 16ctine jsem si všechno vyzkoušel a tak přišel čas postavit něco většího. Jednak proto, že svou 16ctinu hrozně ničím a pak také, že se nemohu poměrovat v závodech. Chtěl bych postavit kategorii C3 pro AST a nějaký ten závod zkusit.
Dlouho jsem řešil nápravy. Chtěl jsem portaly a riditelnou zadní nápravu. Kvůli menší šířce a prostoru pro interier jsem zvolil MST CFX W. Na svařování klece nemam prostředky ani zkušenost a tak jsem porovnával dostupné. Klec bude z Gmade GOM bez zadniho převisu. Rozvor 313, nebo o chlup větší. Šířka 230 - 240mm podle hex a scale vzhledu. Těžiště co nejniž, závaží na nápravách, chassis vlastní. Motor AXE 540 2300kw. Tlumiče podle toho jak se to vleze. Nechci kozu, chci crawlera 8)

Obrázek
Naposledy upravil(a) tomina dne pát úno 14, 2020 12:41 pm, celkem upraveno 1 x.

Uživatelský avatar
tomina
Uživatel
Příspěvky: 223
Registrován: stř kvě 11, 2011 11:00 pm
Kontaktovat uživatele:

Re: GOMW KOH

Příspěvek od tomina » pát úno 14, 2020 10:51 am

šasi č.1 :-)

Obrázek
Naposledy upravil(a) tomina dne pát úno 14, 2020 12:42 pm, celkem upraveno 1 x.

Uživatelský avatar
tomina
Uživatel
Příspěvky: 223
Registrován: stř kvě 11, 2011 11:00 pm
Kontaktovat uživatele:

Re: GOMW KOH

Příspěvek od tomina » pát úno 14, 2020 11:01 am

Šasi č.2
Přehodil jsem delší zadní linky ze stavebnice 313mm dopředu, abych získal více místa na délku pro motor a baterku. Ale motor jsem dal moc nízko, teď bouchá do linků ze spodu. Výška prostoru na baterku taky nevychází nic moc....takže šasi č.3:-)

Obrázek


Obrázek
Naposledy upravil(a) tomina dne pát úno 14, 2020 12:43 pm, celkem upraveno 1 x.

Uživatelský avatar
milan008
Veterán fóra
Příspěvky: 6326
Registrován: pát lis 28, 2008 12:00 am
Bydliště: V Holomóci městě

Re: GOMW KOH

Příspěvek od milan008 » pát úno 14, 2020 11:38 am

Škoda, že na obrázcích není nic vidět :-(
bflmpsvz

Uživatelský avatar
tomina
Uživatel
Příspěvky: 223
Registrován: stř kvě 11, 2011 11:00 pm
Kontaktovat uživatele:

Re: GOMW KOH

Příspěvek od tomina » pát úno 14, 2020 12:44 pm

díky za info, už jsem to opravil :OK:

Uživatelský avatar
Libor66
Častý přispěvatel
Příspěvky: 700
Registrován: čtv říj 29, 2009 12:00 am
Bydliště: Plzeň

Re: GOMW KOH

Příspěvek od Libor66 » pát úno 14, 2020 3:01 pm

Pěkné, jsem na to zvědavej.
Dycky Jeep
axial
Rajče

Uživatelský avatar
Mira
Veterán fóra
Příspěvky: 4365
Registrován: pon kvě 20, 2013 2:31 pm
Bydliště: Rudolfov

Re: GOMW KOH

Příspěvek od Mira » pát úno 14, 2020 4:09 pm

Ha
No to sem zvedav 8o

Crawlera z takovy vysoky klece jo :-p no uvidime az to nejak zakladnim zpusobem sesroubujes, mohlo by to bejt pekny auto..

Uživatelský avatar
tomina
Uživatel
Příspěvky: 223
Registrován: stř kvě 11, 2011 11:00 pm
Kontaktovat uživatele:

Re: GOMW KOH

Příspěvek od tomina » pát úno 14, 2020 6:15 pm

No chci aby to lezlo, ale je to porad moc vysoky:-)

Uživatelský avatar
milan008
Veterán fóra
Příspěvky: 6326
Registrován: pát lis 28, 2008 12:00 am
Bydliště: V Holomóci městě

Re: GOMW KOH

Příspěvek od milan008 » pon úno 17, 2020 8:24 pm

8o Už to vidím, to jsem tedy zvědav, jak to dopadne :OK:
bflmpsvz

Uživatelský avatar
tomina
Uživatel
Příspěvky: 223
Registrován: stř kvě 11, 2011 11:00 pm
Kontaktovat uživatele:

Re: GOMW KOH

Příspěvek od tomina » pon úno 24, 2020 10:40 am

Šasi č.4 a skidplate z GOMa. Chtěl jsem ponechat skidplate z MST,ale obtížně bych k němu přidělával klec. Takto to chtělo jen pár úprav pro linky.
Rozvoz se tak zvětšil na cca 330mm. Zadní linky ale zkrátím o 1cm.
To stříbrné se točí, do míst kde byly přední linky přijdou ložiska.

Obrázek

Obrázek

Uživatelský avatar
tomina
Uživatel
Příspěvky: 223
Registrován: stř kvě 11, 2011 11:00 pm
Kontaktovat uživatele:

Re: GOMW KOH

Příspěvek od tomina » čtv úno 27, 2020 2:08 pm

Rám GOMa jsem trochu ořezal, abych ho dostal níž. Převodovka s motorem vylezla ven, takže je budu muset posunout blíž ke středu auta, kde by se snad měly vejít. Možná si tím zmenšim prostor na baterku. Je to tiptop.

Obrázek


Obrázek

Ovšem nejlepší jsou ložiska:-)
Obrázek

Uživatelský avatar
Mira
Veterán fóra
Příspěvky: 4365
Registrován: pon kvě 20, 2013 2:31 pm
Bydliště: Rudolfov

Re: GOMW KOH

Příspěvek od Mira » pát úno 28, 2020 9:04 am

Jo takhleeeeee, ja na to cumim a rikam si proc vymezujes loziskama nejakou tycku, to je jako koupit ajfoun a podlozit s nim nohu u stolu.
A von to ma jako skid na prekazky :-D jakoze se to bude tocit a nebude drhnout :-D :-D

Kolecka na skid daval tusim Gmade
Hele
https://images.app.goo.gl/Ln5XykCSHm3KSfWF9

Uživatelský avatar
MartinK
Uživatel
Příspěvky: 241
Registrován: ned zář 11, 2016 12:38 pm
Bydliště: Kopřivnice

Re: GOMW KOH

Příspěvek od MartinK » pát úno 28, 2020 9:22 am

To s těma kolečkama a ložiskama je geniální :-D
Martin Kabuďa


1/10 Tatra 815 Alá hanys
1/10 SCX10 Užovka Trial

Uživatelský avatar
tomina
Uživatel
Příspěvky: 223
Registrován: stř kvě 11, 2011 11:00 pm
Kontaktovat uživatele:

Re: GOMW KOH

Příspěvek od tomina » pát dub 03, 2020 11:57 am

Ahoj,díky moc, geniální to je, díky i za odkaz na Gmade, myslím, že jsem se právě u Gmade inspiroval.
Nicméně skidplate jsem musel vyztužit hliníkovým 1mm plechem nahoře i dole. Bohužel, točící se tubičky jsem musel vyndat, kloubky linku byly volný. Teď je rozpínají matičky a drží to fest.

Obrázek

Taky jsem značně ořezal uchycení klece, aby byla maximálně nízko a změnil pár rozměrů na šasí. Toto je předfinální verze, tušim už 5tá.

Obrázek

Skvěle vyšlo místo pro baterku hned za motorem. Motor jsem posunul co možná nejníže, aby nelezl z karoserie. Upravil jsem proto přední horní linky. Původně byly uvnitř prostoru, kde jsou teď hliníkové trubičky. Celý držák jsem provrtal a linky dal z boku. Použil jsem i excentrické kloubky, aby při propružení na doraz měl motor místo. Všechno je to ale pořád na papírovém šasi a obávám se, že až bude hliníkové pevné, může být moje hra na milimetry trochu jinak. Počítám proto trochu i s hliníkovým šasí číslo dvě:-)

Obrázek

Obrázek

Obrázek

No a na závěr se musim pochlubit, že jsem snad vyřešil i co to bude za auto:-) v roce 2015 jsem si koupil plastovou hračku na písek...

Obrázek

Chtěl jsem ji ořezat na moji 1:16, říznul se, a zahodil kastli do komory. Nebyla hodna. Vzpomněl jsem si na ní tento týden, přiložil tak jako byla ořezaná a hele, skoro to sedi:-)

Obrázek

Ikdyž je to menší, než bych chtěl, zkusím to tam dát. Blatníky to trochu opticky roztáhnou....

Obrázek

Uživatelský avatar
tomina
Uživatel
Příspěvky: 223
Registrován: stř kvě 11, 2011 11:00 pm
Kontaktovat uživatele:

Re: GOMW KOH

Příspěvek od tomina » pát črc 24, 2020 9:02 am

Stavba pokračuje. Po tom, co jsem zjistil, že pracovní hliníková a ostrá duralová verze šasi by mě vyšla na majlant, jsem zkusil karbon:-) Jednak se mi líbí, a když mi kamarád, co staví rc rakety, nabídl svou troubu a prepregove desky s osvedčenou technologii v pokoji v paneláku, nebylo co řešit:-)

Obrázek

Obrázek

Obrázek

Ikdyž jsme měli málo materiálu a věděli jsme, že výsledná tloušťka nebude nic moc, šli jsme do toho. Říkal jsem si, že to minimálně použiji jako pracovní verzi. Pořád lepší než karton, ze kterého jsem to tvořil od začátku. Výsledek se podařil, becherovka padla a po pár hodinách jsme upekli 2.5mm silné karbonové desky.
Obrázek

Věnoval jsem hodně času vyřezávání, pilování tvaru a vrtání děr na rozvyklané pákové vrtačce.
Obrázek

Proto jsem opustil myšlenku pouze karbon pracovní verze a přemyšlím, jak šasi ještě vyztužit. Příčně bude hodně spojené pomocí táhel a na vnitřní stranu přilepím epoxidem hliníkový plech. Je lehký a šel plusminus vystříhnout nužkama:-)

Obrázek

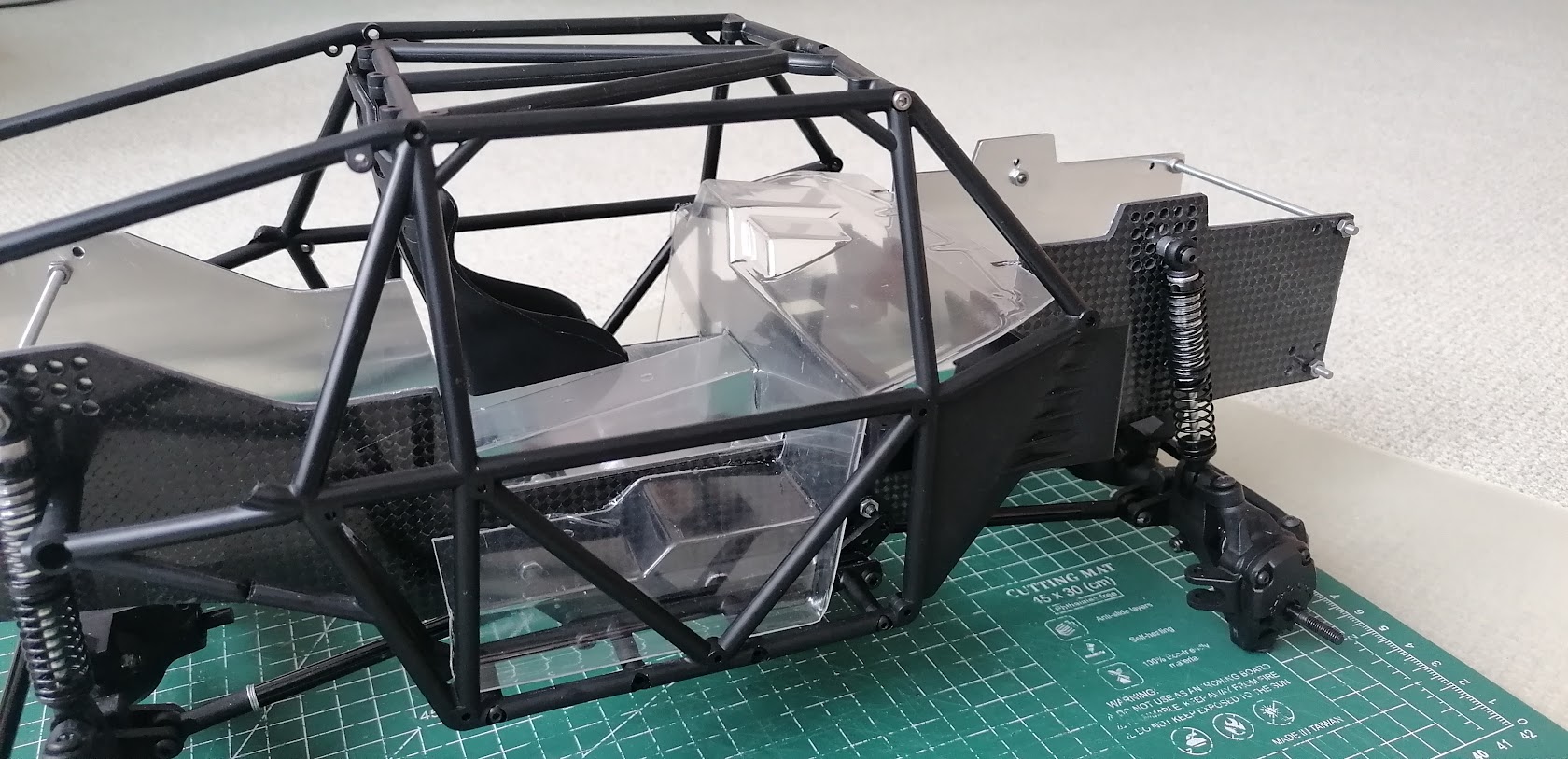

Zatím je vše pouze poslepované izolačkou, abych mohl tvar ještě doladit a šasi v pár místech upilovat. Nyní vyřezávám interier GOM. Bude nízko. Nejdříve jsem chtěl přizpůsobit v míste interiéru šasi, ale tuhost velý řezat raději do lexanu. Řidič bude mít šasi přímo mezi nohama, o nohy nepřijde, a i sedačku šasím prožíznu.
Obrázek

Zatím je to vše, update možná dříve než za 3 měsíce....Teda pokud to tady ještě někdo čte:-)
