tak jsem po čase zase něco vymyslel a doufám, že narozdíl od Trekky a 2,5m letadla, které mi několik let leží nedodělané, tak tohle dotáhnu. Jedná se o traktor:
https://www.youtube.com/watch?v=IX2TLw1Uqzc

Barvu ještě uvidím, ale asi tuhle:



Tištěné bude vše krom motorů, serva a kol. Převodovky mám rozkreslené pro SPEED 400 s převodem 1:16. Motor bude jeden na každé nápravě, abych nemusel řešit kardan. Oba motory budou na jednom reglu a vše uloženo v ložiskách 4x8x3. Nápravy budou pevné bez odpružení, ale ve středu se budou proti sobě moci v podélné ose křížit.

Taky jsem na zkoušku objednal levný zvukový modul. Sice to není 100% ale uvidíme...
https://youtu.be/VP6XpUgTqOM?t=85

Bude to takové polo scale už i kvůli těm motorům a převodovkám, ale pokusím se to udělat co nejlépe. Doufám, že to bude dost velké na odklízení sněhu :D

Moc hezká předloha :OK:

jen mi ten zvukáč přijde naprosto k tomuto stroji nehodící se...

Ahoj,

souhlasím s tím zvukem, ale upřímně, je to takový low cost projekt a když to bylo v malých otáčkách, přišlo mi to celkem ok. Uvidíme a když to bude blbé, tak 20USD přežiju. Jsem zvědavý, jak se mi povede trefit převodovkami na ty motory, jestli to nebude slabé.

Vigo

Tak trocha kreslení, ale zatím tam nemám díry na ložiska. Čekám až přijdou, abych je napasoval natěsno. Převod je 1:16 a rozchod 219mm. Převodovka už je celkem vymyšlená, bude v ložiskách 4x8x3, ale tu nápravu zatím berte a rezervou. Hřídel 4mm bude uložená celkem 4x opět v 4x8x3.
Modul zubu je 0.8 a šířka kol kvůli výdrži 5mm. Už jsem takhle převodovku dělal a docela to fungovalo. Materiál převodů bude PETG

Bojim se, ze 1/16 bude slabé.....volil bych jednou tolik...

Počítal jsem to na dvojčlánek při cca 19 000ot/min a vycházelo mi to asi 28Km/h. To by se ale motory musely točit jako naprázdno, což nebudou. Tak jsem si řekl, že maximálka bude někde 15 a je to v pohodě. Máš prosím konkrétní zkušenost a nebo odhaduješ? Větší kola už kvůli světlé výšce nechci moc dávat, ale mohl bych přidat třetí řadu kol v nejhorším. Jinak bude to dost lehké, i rám bude asi plast, baterky 4x 3000MAh 18650 paralelně do dvojčláku (mám je doma)

Díky
Vigo

Koukám na to a do další řady kol se mi kvůli ztrátám moc nechce, ale kdyby druhé kolo bylo 50z místo 40, tak by se rozměr převodovky moc nezměnil (dolu vůbec) a hned by jsem se dostal na 1:20, co ž by dělalo 22,8Km/h tedy naprázdno. Dnes už mi to nemyslí, popřemýšlím zítra, jak na to vyzrát.

Si vynásob těch 18km měřítkem.....
Ja bych videl rychlost maximalne polovicni, ne-li nižší.
Cc01 ma prevod 1/19 a je to strasne rychle a slabé.
Uvidis sam, ze driftujici kyrovec pri maximalni rychlosti pres 200km/h je hnus.....

Ok díky za info, předělám to "-)

Edit: tak půjdu na 28,88 (9/50 + 10/52). Kola jsem pro jistotu ještě rozšířil z 5 na 6mm a ložiska jsem doobjednal ještě 5x11x4, protože 4mm hřídele by se vrtaly dost těžko.

Tak překresleno. První kolo bude mít hřídel 4mm a ložiska 4x8x3 a druhé 5mm což bude zároveň hnací osa s ložisky 5x11x4. Převod je 1:28,8 a trochu se tím zvětšila velikost skříně. Světlá výška zůstává slušných 37mm. Na modelu chybí domečky pro ložiska a díry pro uchycení půlnáprav. To budu kreslit až budu mít ložiska v ruce, abych to nedělal 2x (chci to natěsno)

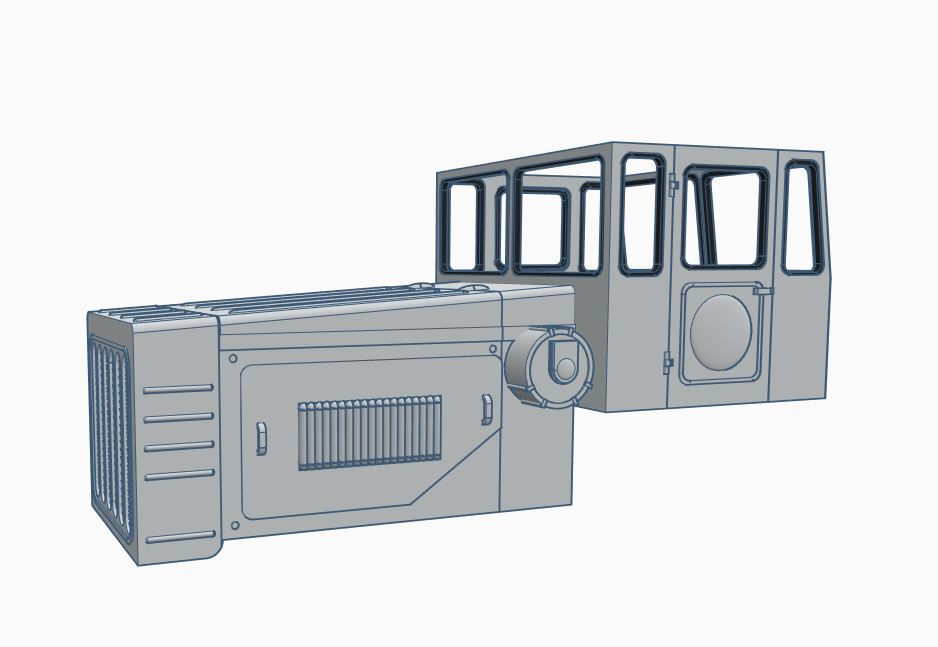

Něco jsem namaloval, ale není to ještě se všemi detaily:

Heeeej zrovna o vikendu jsme s tchanem rozebirali jeho diplom z roku 80 kdy ziskal oceneni v soutezi "Ani zrno nazmar" v praci se stohovacem. Mel to na ZT300, pres skodovku ŠT 180 jsme se dostali i na Kirovce a vidis, ty ses do nej takhle oprel :FINE:

Nebudou se ti v rejdu hadat ty rychlosti kol..? No to se pozna :FINE: kdyztak to smazes a vytisknes znova :FINE:

:) no musím předělat boční kryty motoru, nějak se mi to nelíbí.

Ohledně hádání kol, originál nemá uzávěrky, pokud se nepletu je to natvrdo bez diferenciálů a jde jenom vypínat náhon všech kol. Je to první vozidlo co dělám, které má zatáčení v kloubu uprostřed, ale myslím, že hádat by se to nemělo. Pokud myslíš hádání dvou motorů, tak oni jak budou na jednom reglu, tak i to myslím bude v pohodě (pokud bratři v Číně nenamotají na každý jiné vinutí), ale uvidíme a v nejhorším to nějak poladím. Nejhorší varianta je to, že budu muset koupit druhý regulátor a nějak to namixovat.

Změna na krytu motoru:

horní plocha chladiče i krytu motoru je na originálu mírně prohlá ... na modelu rovná. Nevadí ?
